Vannes pour Camions-Citernes
Soupape de retour des vapeurs / Coupleur de vapeur
Conçue pour limiter les pertes de vapeur et garantir la sécurité des citernes pendant les opérations de transfert de carburant
GY501-80
DSSY-YQF-80
Vannes pour Camions-Citernes
Soupape de retour des vapeurs / Coupleur de vapeur
Conçue pour limiter les pertes de vapeur et garantir la sécurité des citernes pendant les opérations de transfert de carburant
Spécifications
- Diamètre nominal : 4
- Pression nominale : 0,6MPa
- Matériau du joint : Caoutchouc nitrile/fluor
- Matériau du corps : Alliage d'aluminium
- Installation : Filetage/bride
- Plage de température : -40℃ à +70℃
Aperçu du Produit

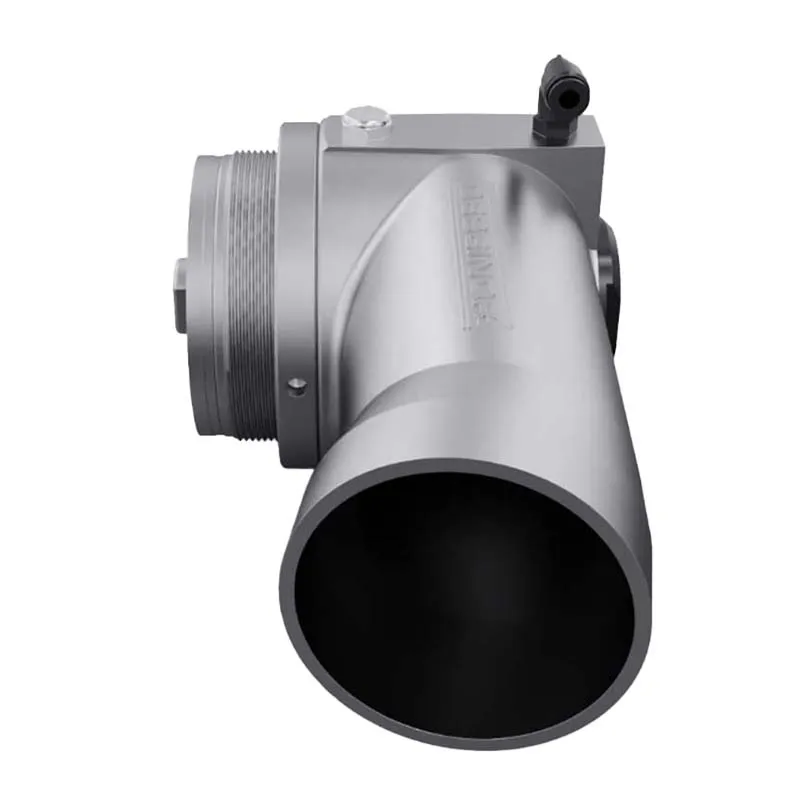

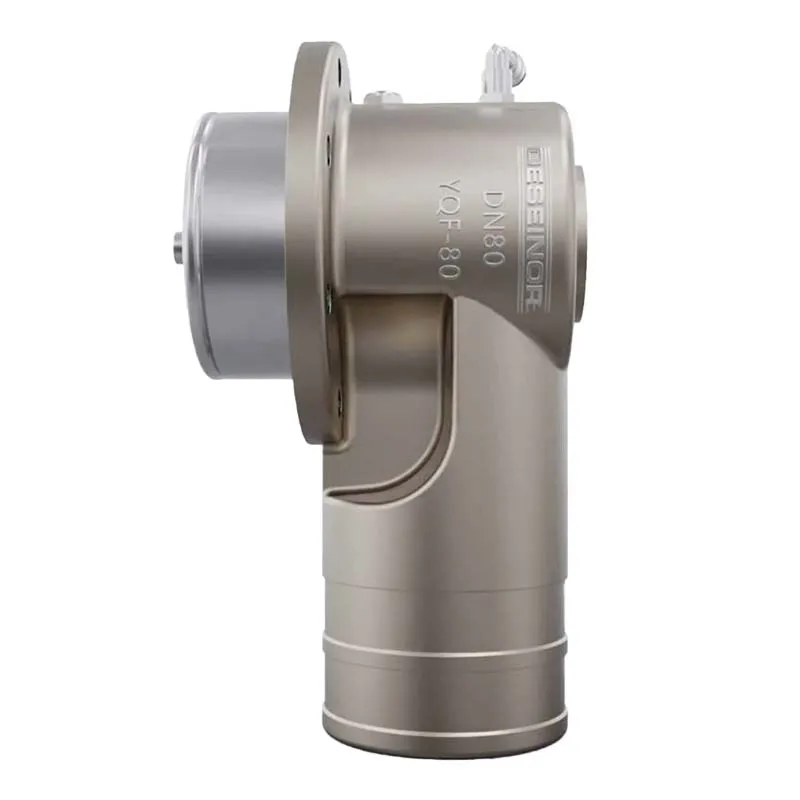

La soupape de récupération des vapeurs joue un rôle essentiel dans le système de récupération des vapeurs installé sur les camions-citernes. Sa mission : limiter les émissions de vapeurs de carburant tout en assurant la sécurité lors des opérations de chargement et de déchargement. Positionnée sur le dôme de trou d’homme, elle permet de rediriger les vapeurs de manière sécurisée pendant le transfert, réduisant ainsi les pertes de produit, protégeant l’environnement et garantissant la conformité aux réglementations antipollution.
Conçue pour un fonctionnement pneumatique, cette soupape s’installe directement sur le couvercle de regard ou sur le sommet de la citerne. Elle intègre un clapet interne à levée qui s’ouvre vers l’intérieur de la cuve et se referme automatiquement en cas de retournement du véhicule ou de surpression, empêchant ainsi toute fuite de carburant et toute perte de produit en cas d’accident.
Pensée pour une fiabilité à long terme et un entretien réduit, cette vanne pour camion-citerne est fabriquée à partir de composants internes en acier inoxydable de qualité supérieure, combinés à un corps léger en alliage d’aluminium. Elle résiste aux conditions rigoureuses imposées par la gestion des vapeurs dans le transport pétrolier.
Caractéristiques
- Corps en alliage d’aluminium léger, offrant une excellente résistance à la corrosion et une robustesse structurelle optimale.
- Course de soupape allongée de 50 %, réduisant les pertes de pression et améliorant le rendement global du système.
- Ressort renforcé pour une fermeture plus rapide et plus fluide de la vanne.
- Double joints toriques en fluorosilicone sur le piston, accompagnés de nouveaux joints et racleurs sur l’axe inférieur, garantissent une étanchéité efficace contre les intrusions de vapeur dans le circuit pneumatique.
- Orifice de purge externe repensé, permettant une activation plus rapide et une meilleure réactivité de la vanne.
- Capuchon fileté éliminant l’usage de circlips, simplifiant l’installation et les opérations de maintenance.
- Débit optimisé, avec une chute de pression réduite à travers la vanne.
- Compatibilité avec différentes longueurs de tuyauterie vapeur :
H7061000002 – 395 mm
H7061100002 – 305 mm
H7061200002 – 160 mm
Téléchargement des Plans Techniques
Comment régler la pression d’une vanne de récupération de vapeurs ?
Comment régler la pression d’une vanne de récupération de vapeurs ?
La pression se règle en tournant l’écrou de réglage, ce qui modifie la tension du ressort. Un réglage plus serré augmente le seuil de pression. Les ajustements doivent être réalisés conformément aux spécifications de l’équipement et au manuel d’utilisation. Il est essentiel d’éviter un serrage excessif, car cela pourrait endommager la vanne ou entraîner une régulation de pression instable.
Qu’est-ce qu’un système de récupération des vapeurs dans un camion-citerne ?
Qu’est-ce qu’un système de récupération des vapeurs dans un camion-citerne ?
Un système de récupération des vapeurs est conçu pour contrôler la pression interne du réservoir et capter les vapeurs d’hydrocarbures générées lors des opérations de chargement et de déchargement du carburant. En contenant et en redirigeant ces vapeurs, le système permet de limiter les émissions polluantes, de protéger l’environnement et de se conformer aux réglementations en vigueur.
