Présentation du produit

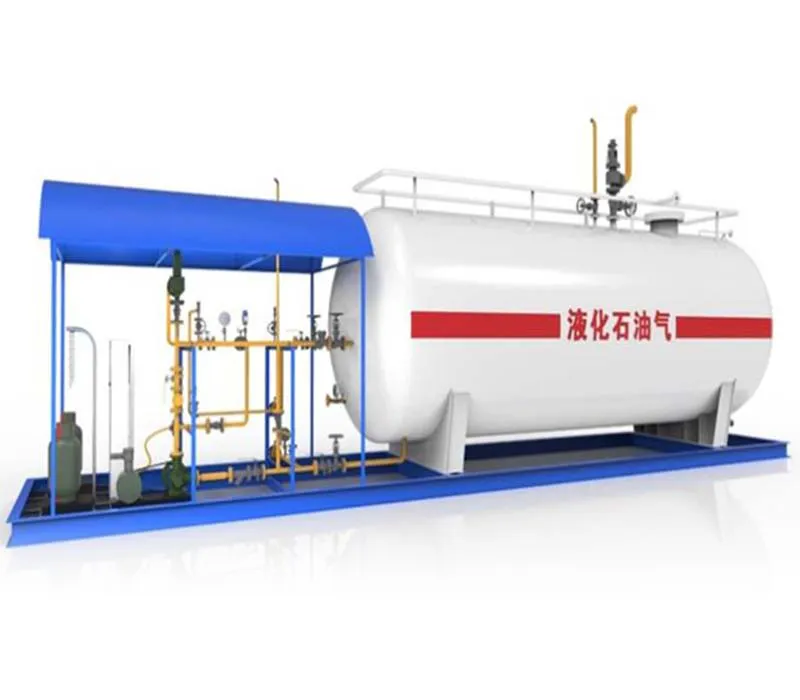

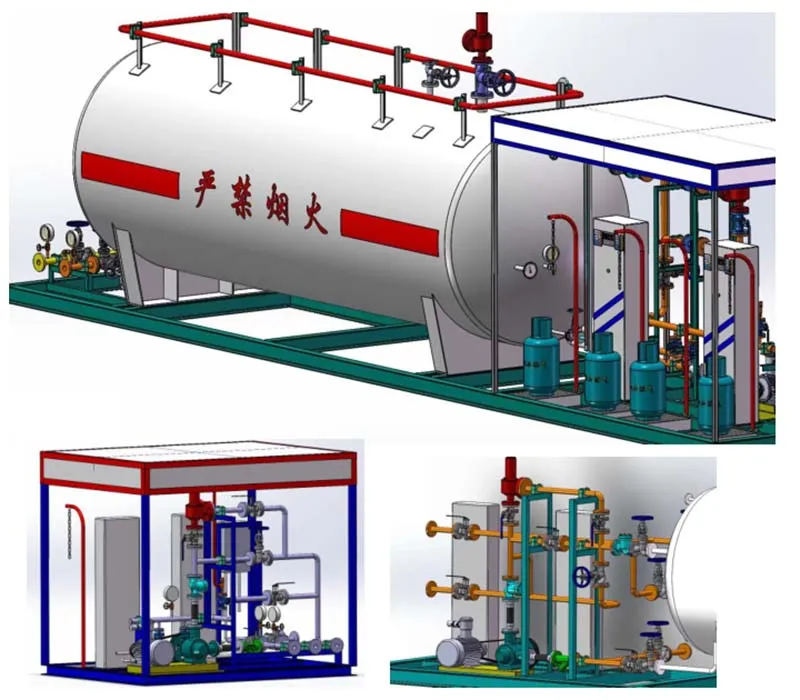

Notre unité skid comprend un ensemble complet de composants fondamentaux : Réservoir de stockage de GPL, bras de déchargement, pompe à hydrocarbures, balance de remplissage électronique, vannes de tuyauterie, détecteurs de fuites de gaz, système de contrôle automatique et tableau de commande électrique. L’ensemble du système est monté sur une base skid unique, facilitant le transport, l’installation rapide et la mise en service sur site.
Cette solution offre plusieurs avantages majeurs :
- Aucune installation sur site n'est nécessaire
- Encombrement réduit et fonctionnalité totale
- Faible investissement et fonctionnement aisé

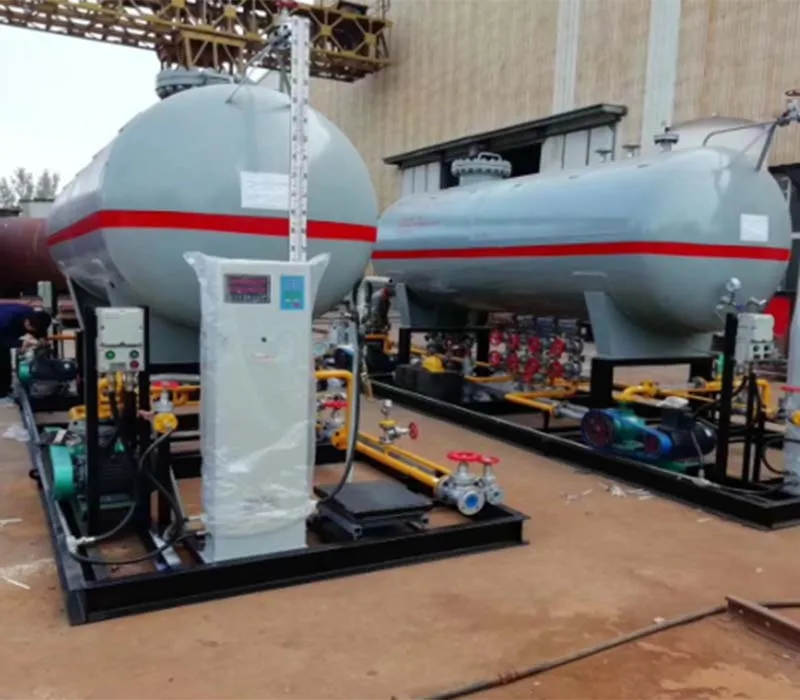

La station de ravitaillement en GPL mobile DESEINOR est largement utilisée pour le ravitaillement des véhicules GPL, le remplissage de bouteilles de gaz et les sites de distribution à petite échelle. Elle constitue une solution fiable, sécurisée et rentable pour la gestion du GPL dans des environnements variés.
Caractéristiques
- Fonction de déchargement : Lorsqu’un camion-citerne GPL arrive sur site, le bras de déchargement est raccordé au système. La pompe hydrocarbure transfère le GPL via les conduites de liquide et de vapeur vers le réservoir de stockage, assurant un transfert sécurisé.
- Fonction de remplissage : Le GPL est pompé du réservoir à travers une canalisation en phase liquide vers la balance électronique de remplissage, où les bouteilles sont remplies. Le GPL excédentaire est redirigé vers le réservoir via une boucle de recyclage, garantissant un système fermé et sans pertes.
- Conception de sécurité renforcée : Tous les réservoirs et conduites sont équipés de vannes de sécurité et de soupapes de surpression. Les modèles haut de gamme disposent également de vannes d'arrêt d'urgence et de détecteurs de fuite de gaz, permettant une purge manuelle ou automatique en cas d’incident.
- Alimentation électrique : Le fonctionnement du système nécessite une alimentation en 380V pour la pompe hydrocarbure et en 220V pour la balance de remplissage, garantissant une exploitation stable et continue.
Dimensions du Skid
| Modèle | Longueur | Largeur | Hauteur | Poids |
| LPG-Q05 | 5500mm | 1200mm | 2000mm | ～2500kg |
| LPG-Q10 | 6500mm | 1600mm | 2300mm | ～3500kg |
| LPG-Q15 | 9000mm | 1800mm | 2500mm | ～4700kg |
| LPG-Q20 | 10000mm | 2000mm | 2700mm | ～5900kg |
| LPG-Q30 | 11500mm | 2200mm | 2900mm | ～7500kg |
| LPG-Q50 | 13000mm | 2600mm | 3200mm | ～11500kg |

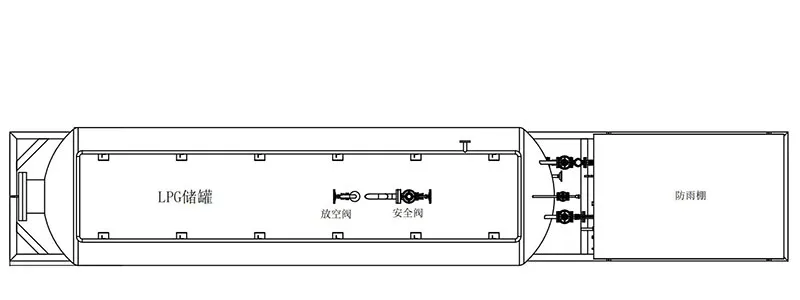

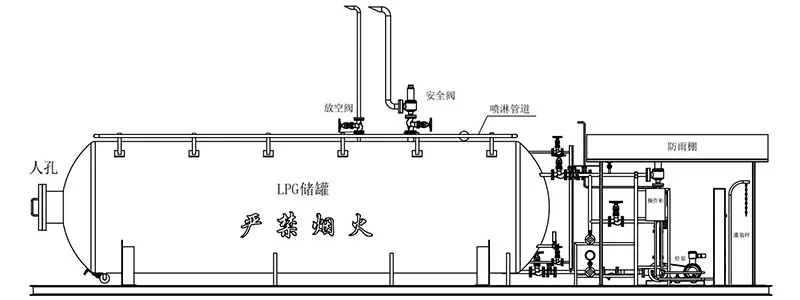

Dessins techniques de la station-service GPL montée sur skid à titre de référence
Pour toute demande de personnalisation spécifique, n'hésitez pas à nous contacter afin de discuter en détail de votre application.
